浅谈气动蝶阀的工作原理以及学习阀门的型号知识

发布时间:2020-2-22来源:浙江奥远阀门有限公司
  阀门在工业的生产中,控制流动介质的流量大小和进出。它在我们的日常生活和生产中起着重要作用,例如气动蝶阀,广泛用于石油,化工,珠宝,天然气,电力,轻纺,造纸等行业的排水和燃气管道中,以调节流量并拦截媒体。

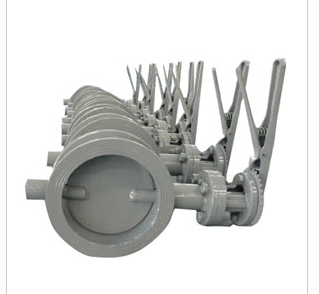

气动蝶阀


  气动蝶阀的工作原理是使用随阀旋转的圆形蝶板打开和关闭。实现激活作用的气动阀主要用作截止阀。低压大中型口径管越来越多地被使用。蝶阀结构简单,体积小,重量轻,仅由几个部分组成。此外,只需旋转90°即可快速打开和关闭,操作简单。同时,电动阀具有良好的流体控制特性。当蝶阀处于全开位置时,当介质流经阀体时,蝶板的厚度为单个阻力,因此阀产生的压降很小,因此具有良好的流量控制特性。蝶阀有两种密封类型:弹簧密封和金属密封。弹性密封的阀门,密封圈可以嵌入阀体内或附着在蝶板的外围。


  气动蝶阀由气动执行器和蝶阀组成。蝶阀使用圆形蝶板,该蝶板与阀杆一起旋转以打开和关闭以实现气动阀的启动。它主要用作截止阀。也可以设计成具有调节功能或分段阀和调节功能。在中口径管道上的使用越来越多。气动蝶阀的主要分类:不锈钢气动蝶阀,硬密封气动蝶阀,软密封气动蝶阀,碳钢气动蝶阀。气动蝶阀的主要优点是结构简单,体积小,重量轻,成本低。此功能特别重要。它安装在高空地下通道中,并且易于通过二位五通电磁阀进行控制和操作。


  例示气动蝶阀模型的编译实例:


  673D673H-16P不锈钢气动对夹式三偏心蝶阀


  D:表示蝶阀;


  6:表示传动方式为气动;


  7:连接方式为晶圆式连接;


  3:三偏心结构;


  H:不锈钢密封材料;


  16:公称压力为1.6MPa;


  P:阀体由不锈钢制成。


  如果需要使用蝶阀进行流量控制,那么主要是选择正确的尺寸和类型的阀。蝶阀的结构原理特别适用于制造大口径的阀门。蝶阀不仅广泛用于石油,天然气,化学和水处理等一般行业,而且还广泛用于火力发电厂的冷却水系统。
