气动蝶阀的操作原理及结构特点

发布时间:2020-3-24来源:浙江奥远阀门有限公司

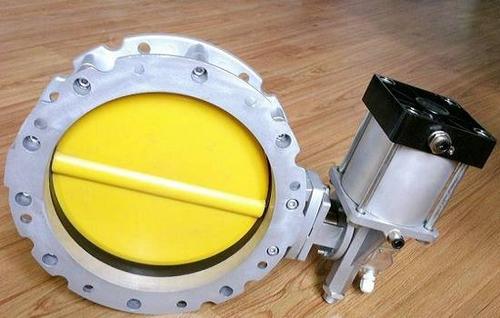

气动蝶阀


      蝶阀有结构简单、启闭迅速、操作省力、流体阻力小、维修方便的优点。所以蝶阀通常会被用来替代低压管道里的截止阀。蝶阀具有哪些结构,特点呢?让我们来看一下


  金属密封蝶阀结构图

  高性能蝶阀结构图

  衬里蝶阀结构图

  双截断泄压蝶阀结构图

  弹性密封蝶阀结构图

  随着耐化学腐蚀合成橡胶在蝶阀中的应用越来越多,蝶阀越来越多地应用于过程工业中。这种合成橡胶必须是具有耐腐蚀、耐侵蚀、尺寸稳定、回弹性好等特性。

  蝶阀一般适用于工作压力小于零点零五兆帕、工作温度在三十摄氏度至+四十摄氏度之间的水、空气、气体等介质管道的启闭和流量调节。一般不适用于高压高温管道。

  蝶阀是回转阀的一种。蝶阀的原理是通过旋转90°的圆盘型启闭件来开启、关闭和调节流体通道。金属密封蝶阀与高性能蝶阀目前用于各种蝶阀。

  蝶阀代码D由阀体、阀板、阀杆、驱动装置、手柄等部件组成。蝶板可以绕固定轴旋转九十度。,通过旋转角度可以调节介质流量。

  手柄通过齿轮传动转动阀杆和阀板,实现阀门的开关。蝶阀可以分为闭式蝶阀、快速蝶阀、调节蝶阀、耐高温蝶阀、通风蝶阀等。根据应用程序。蝶阀阀体材料包括灰铸铁、球墨铸铁、铸钢、不锈钢蝶阀等。蝶板由球墨铸铁、铝合金、不锈钢等制成。密封材料有合成橡胶、聚四氟乙烯等。连接模式包括内螺纹、法兰和晶片类型。

  原本的蝶阀是种结构简易的一款管道挡板阀,关闭起来也不太严密。但这种阀门一直都是蝶阀家族里一个很重要的成员。
